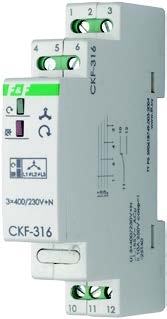

CKF-316, Реле контроля наличия и чередования фаз

CKF-316, Реле контроля наличия и чередования фаз

Цена: 1460 руб

Купить в 1 клик!
Артикул FIF-005461

Вы можете заказать этот товар по телефону

+7 495 988-75-93

Оплата: наличными курьеру или безналичным переводом

Доставка по Москве в течение 1-2 дней: 400р.

Узнать о доставке в регионы и область

Назначение:

Автомат защиты электродвигателей CKF-316 предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, нарушения чередования фаз.

Принцип работы:

Если напряжение в пределах нормы, контакты исполнительного реле 11,12 замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение в случае асимметрии напряжения  происходит с задержкой 3-5 секунд во избежание случайного отключения двигателя при кратковременных падениях напряжения. В случаях  отсутствия хотя бы одной из фаз,   нарушения чередования фаз изделие выклычается с задержкой 0,1 секунды.   Включение происходит автоматически после восстановления сетевого напряжения питания.

Монтаж:

  1. Отключить питание;
  2. Подключить: 1,4,6 к входным зажимам контактора, зажим 3 к нулевому проводу. Провод управления контактором отключить от фазы и подключить к зажиму 12. Зажим 10 можно использовать для подключения световой или звуковой сигнализации. Любую из фаз подключить к зажиму 11;
  3. Включить питание:
    - светится зеленый светодиод - напряжение в пределах нормы, можно произвести запуск двигателя;
    - светится красный светодиод - неправильное чередование фаз, Поменять местами провода на зажимах 1 и 4;
    - светодиоды не светятся - отсутствие фазы (фаз), напряжение ниже установленного, асимметрия выше допустимой.
  4. Проверить работу реле, отключая напряжение в отдельных фазах. Зеленый светодиод должен погаснуть, электродвигатель отключиться, что свидетельствует о правильной работе автомата.

Технические данные:

Параметр CKF-316

Напряжение питания:

3x400/230+N 50 Гц

Максимальный ток катушки контактора:
Контакт: 1Р (1 переключающий)
Сигнализация питания: зеленый светодиод
Нарушение чередования: красный светодиод
Асимметрия напряжения: 55 В
Гистерезис:

Задержка отключения:

3-5 сек.

Рабочая температура:

от -25°С до +50°С

Потребляемая мощность:

0,56 Вт

Степень защиты:

IP20

Коммутационная износостойкость: >105

Размеры:

18x90x65 мм

Подключение: винтовые зажимы 2,5 мм2
Тип корпуса: 1S

Монтаж:

на DIN-рейке 35мм

Гарантия от производителя

Официальная гарантия от производителя составляет 1 год.
