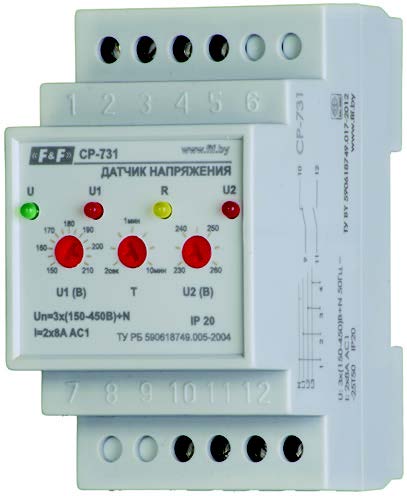

CP-731, Реле контроля напряжения для трехфазной сети

Назначение:

Реле напряжения СР-731 предназначен для непрерывного контроля величины напряжения переменного тока в трехфазной сети и защиты электроустановок, электроприборов и т.п. путем отключения напряжения питания при выходе его за установленные пределы. СР-731 защищает также электроустановки при обрыве нулевого провода, нарушения чередования фаз, "слипания" фаз. Нагрузка подключена, если контролируемое напряжение находится в требуемом диапазоне. Диапазон (верхнее и нижнее значение) устанавливается с помощью потенциометров, расположенных на передней панели. Включение реле происходит автоматически, после восстановления сетевого напряжения.

Проверка работоспособности:

1. Установить потенциометр регулировки времени в положение 1 минута;
2. Кратковременно отключить и затем включить одну из фаз, при этом загорятся светодиоды U1 и U2, затем погаснут и включится светодиод R. Спустя 1 минуту светодиод R погаснет и загорится U, включится исполнительное реле.
