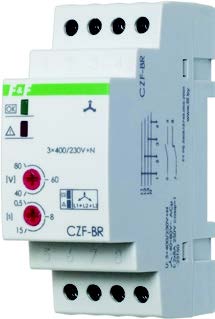

CZF-BR, Реле контроля наличия фаз (автомат защиты электродвигателей)

CZF-BR, Реле контроля наличия фаз (автомат защиты электродвигателей)

Цена: 1440 руб

Купить в 1 клик!
Артикул FIF-005451

Вы можете заказать этот товар по телефону

+7 495 988-75-93

Оплата: наличными курьеру или безналичным переводом

Доставка по Москве в течение 1-2 дней: 400р.

Узнать о доставке в регионы и область

Назначение:

Реле контроля фаз CZF-BR предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях:

 1.отсутствия хотя бы одной из фаз,

 2.асимметрии напряжения.

Принцип работы:

Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение во  2  случае происходит с задержкой 3-5 сек.

В случае 1 изделие выключается с задержкой 0,1 сек. Включение  происходит  автоматически после восстановления сетевого  напряжения питания.

Монтаж:

  1. отключить питание;
  2. подключить: 1, 2, 3 к входным зажимам контактора, зажим 4 к нулевому проводу;
  3. от зажима катушки контактора отключить провод управления и подключить его к зажиму 5, вы вод катушки к зажиму 6;
  4. включить питание: светится зеленый светодиод “R”, можно запускать двигатель, светится красный светодиод “U<” - асимметрия выше установленной, напряжение - ниже установленного порога.
  5. после монтажа реле проверить их работу, отключая напряжение в фазах.

Технические данные:

Параметр CZF-BR

Напряжение питания:

3x400/230B+N 50Гц

Максимальный ток нагрузки:

2х8А, АС1

Максимальный ток катушки контактора: 2А
Контакт: 1R, 1Z (1 размыкающий, 1 замыкающий)

Асимметрия напряжения:

40-80В

Гистерезис:

Задержка отключения, регулируемое:

0,5-15 сек.

Рабочая температура:

от -25°С до +50°С

Потребляемая мощность:

1,6 Вт

Степень защиты:

IP20

Подключение: винтовые зажимы 2,5мм2

Размеры:

35x90x65 мм

Монтаж:

на DIN-рейке 35 мм

Гарантия от производителя

Официальная гарантия от производителя составляет 1 год.
