DSU44ER, 4х канальный датчик с аналоговыми сенсорами

DSU44ER 4х канальный датчик предназначен для измерения значений климатических сенсоров и передачи их на контроллер. Управление модулем производится с контроллера или ПК по шине RS-485 командами по протоколу MODBUS RTU или шине Ethernet по протоколу MODBUS TCP.

Модули имеют следующие особенности:

• модуль подключается к шине RS485 по 4 проводному кабелю, включая питание;
• большой диапазон напряжения питания от 5 до 24 В.
• 4 входа датчиков с аналоговыми сенсорами;
• 4 дискретных выхода;
• модуль поддерживает одновременно 2 протокола обмена данными MODBUS TCP и MODBUS RTU;
• имеет встроенный WEB сервер для управления с ПК через WEB браузер;
• модуль может работать совместно с контроллерами: «Разумного дома» или промышленными контроллерами.

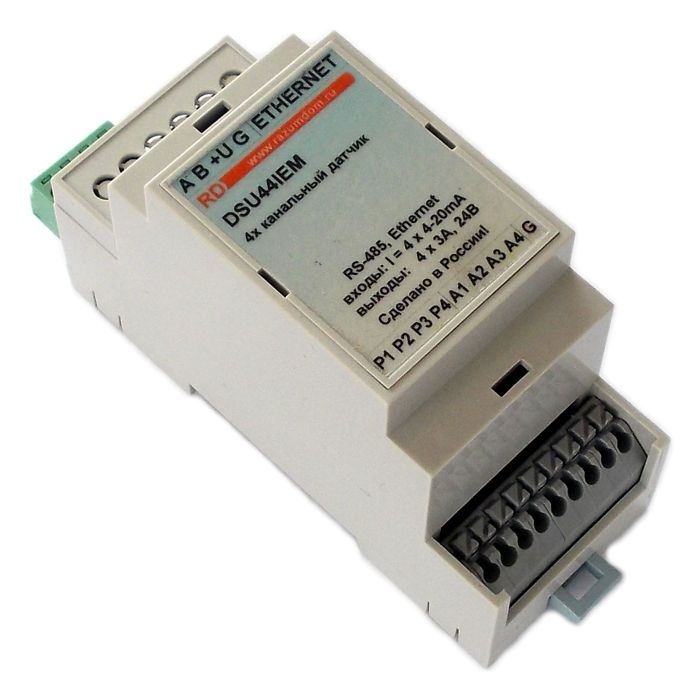

Модуль выполнен в пластмассовом корпусе шириной 2 DIN для установки в щит на DIN рейку с 9 выводами, 4 входа сенсоров, 4 дискретных выхода и общий провод. Размер корпуса Ш 35,5мм х В 58мм х Д 90мм.

Существует несколько модификаций модуля для работы с разными типами входных сигналов. Для каждого типа входа запаиваются разные элементы и устанавливаются разные коэффициенты.
DSU44ER-T - на входы подключаются четыре датчика температуры LM235;
DSU44ER-P - на входы подключаются четыре датчика температуры PT1000;
DSU44ER-L - на входы подключаются четыре фототранзистора;
DSU44ER-H - на входы подключаются четыре датчика влажности HIH4000;
DSU44ER-U - на входы подключаются четыре датчика с интерфейсом 0-10В;
DSU44ER-V - на входы подключаются четыре датчика с интерфейсом 0-5В;
DSU44ER-I - на входы подключаются четыре датчика с интерфейсом 4-20мА;
Возможна комбинация разных типов датчиков.

Модуль имеет интерфейсы управления: Ethernet по протоколу MODBUS TCP; встроенный WEB сервер для управления через WEB браузер; RS-485 по протоколу MODBUS RTU.

Значения датчиков можно прочитать в регистрах Input Registers IR0, IR1, IR2 IR3.
Чтобы получить значения в градусах, нужно пересчитать биты АЦП в градусы по формуле T = K * X / N + B. Коэффициенты необходимо рассчитывать для конкретного датчика и диапазона.
Значение в градусах уже после расчёта можно прочитать в регистрах IR10, IR11, IR12, IR13. На WEB страницу выводятся значения уже после расчета.

Ниже приведены коэффициенты расчета значений для разных типов датчиков.

1.       для LM235 (M) (Тип: сопротивление, 0-4.8В)
Компрессор 5В, ток (0.83) 1.25 ... 0,4мА/канал. Подключение датчика относительно земли.
R500=2.4K; R502 = 100K; R504 = 220K; K = 10; N = 80; B = -327

2.       для ПТ1000 (P) (Тип: сопротивление, 0-4.8В)
Компрессор 5В, ток (1.4мА) 1.4мА/канал. Подключение датчика относительно земли.
R500=2.4K; R502 = 100K; R504 = 220K; K = 100; N = 298; B = -427

3.       для фототранзистора (L) Тип: (сопротивление, 0-10В)
Компрессор 5В. Подключение относительно земли.
R500=2.4K; R502 = 220K; R504 = 100K; K = -10; N = 19; B = 1030

4.       для датчика влажности (H) (Тип: напряжение, 0-4.8В)
Компрессор 5В. Подключение относительно земли.
R500=220K; R502 = 100K; R504 = нет; K = 10; N = 265; B = -29
Дополнительный выход +5В.

5.       для напряжения 0-4,8В (V) (Тип: напряжение, 0-5В)
Компрессора нет. Подключение относительно земли.
R500=220K; R502 = 110K; R504 = нет; K = 1000; N = 854; B = 0

6.       для напряжения 0-10В (U) (Тип: напряжение, 0-10В)
Компрессора нет. Подключение относительно земли.
R500=нет; R502 = 220K; R504 = 100K; K = 257; N = 100; B = 0

7.       для тока 4-20мА (I) (Тип: сопротивление, 0-10В)
Компрессор 5В. Подключение датчика относительно земли.
R500=220 Ом; R502 = 220K; R504 = 100K; K = -117; N = 10; B = 2301

8.       для тока 4-20мА (I) (Тип: ток, 0-4,8В)
Компрессора нет.
Подключение датчика относительно +24В. Резистор измерительный внешний на землю 240 Ом.
R500=нет; R502 = 100K; R504 = 220K; K = 50; N = 10; B = 0
