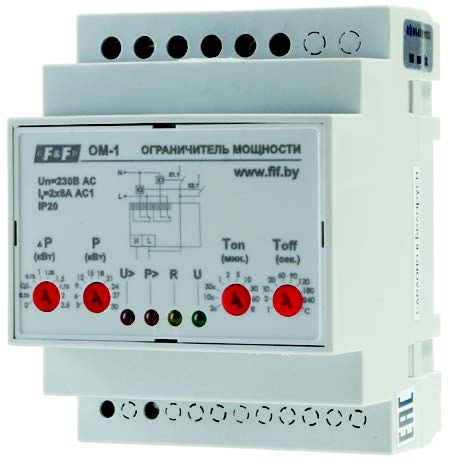

OM-1-2, Ограничитель мощности многофункциональный для однофазной сети

OM-1-2, Ограничитель мощности многофункциональный для однофазной сети

Цена: 4510 руб

Купить в 1 клик!
Артикул FIF-005427

Вы можете заказать этот товар по телефону

+7 495 988-75-93

Оплата: наличными курьеру или безналичным переводом

Доставка по Москве в течение 1-2 дней: 400р.

Узнать о доставке в регионы и область

Назначение:

Однофазный ограничитель мощности ОМ-1-2 предназначен для непрерывного контроля потребляемой
от сети питания мощности и отключения нагрузки при превышении ее свыше установленного значения и
защиты цепей питания от короткого замыкания. Ограничитель защищает так же потребителей электро-
энергии (нагрузку) от перепадов напряжения, возникающих в 1-х фазных сетях.

Монтаж и регулировка:

Подключение:
1. Отключить питание.
2. Подключить нулевой провод к зажиму N, фаза соответственно к зажиму L . К клеммам 1,2,3,4,
5,6, подключить контакторы в соответствии с одной из схем в зависимости от варианта работы реле. К
клемме 7 - подключить цепь управления отключением мощности, 8 - внешнюю сигнализацию.
3. Провод питания нагрузки пропустить через сквозное отверстие в корпусе.
4. Установить переключатели в крайнее левое положение. Включить питание. Должен загореться свето-
диод U, затем, через время Ton загореться желтый R и включиться нагрузка.

Технические данные:


Параметр OM-1-2

Напряжение питания:

100-300В, 50Гц

Диапазон контролируемой мощности:

3-30кВт

Дискретность установки мощности, грубо: 3кВт
Дискретность установки мощности, точно: 0,25кВ
Задержка отключения при перегрузке по мощности (Toff): от 1 до 240 сек.
Задержка повторного включения нагрузки (Ton): от 2 до 3600 сек.

Время отключения при:

     падении напряжения ниже 160В
     повышении напряжения более 260В
     перегрузке по току:



5 сек.
0.1 сек.
0.1 сек.

Максимальный ток контактов реле: 2х8А АС1

Исполнительные контакты:

2х2P (2 переключающих)



Погрешность измерения:

     напряжения в диапазоне 50-300В
     тока в диапазоне 3-100А





не более 2%
не более 3%

Диапазон рабочих температур:

от -40 до +50 С

Диаметр сквозного отверстия измерительной цепи:

D=12.5 мм

Габариты:

4 модуля (70х90х65мм)

Монтаж:

на DIN-рейку 35мм

Гарантия от производителя

Официальная гарантия от производителя составляет 1 год.
