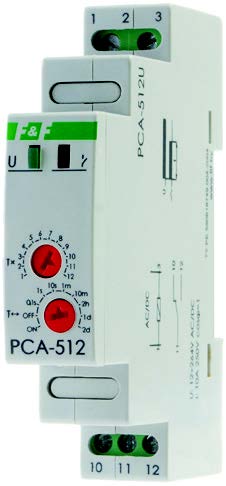

PCA-512U, Реле времени (формирователь импульса)

PCA-512U, Реле времени (формирователь импульса)

Цена: 1940 руб

Купить в 1 клик!
Артикул FIF-005389

Вы можете заказать этот товар по телефону

+7 495 988-75-93

Оплата: наличными курьеру или безналичным переводом

Доставка по Москве в течение 1-2 дней: 400р.

Узнать о доставке в регионы и область

Назначение:

Реле времени программируемые РСА-512, РСА-512U предназначены для включения/выключения потребителей в системах промышленной и бытовой автоматики; в вентиляционных, отопительных, осветительных, сигнализационных и т.п., на заданный отрезок времени. Нагрузка включается после подачи напряжения и отключается после отсчета заданного отрезка времени.

Принцип работы реле РСА-512:

При включении питания включается реле, замыкаются контакты 11 -12. После отсчёта установленной выдержки времени реле отключается и в таком положении остаётся до отключения питания.

Монтаж:

  1. Выключить питание;
  2. Установить реле времени в распределительном щите на DIN-рейке;
  3. Провода питания подключить к зажимам 1 и 3 (смотри схему подключения);
  4. Через зажимы 11, 12 подключить управляемую нагрузку RH1 (согласно схеме подключения);
  5. Переключателями на лицевой панели установить требуемую функцию и временные параметры работы;
  6. Включить напряжение питания.

Технические данные:

Параметр PCA-512  PCA-512U

Напряжение питания:

230В, 50Гц


12 - 264В AC/DC

Максимальный коммутируемый ток:

2x8А, АС1

2x8А, АС1
Контакт: Тип 1P (1 переключающий) 1P (1 переключающий)

Выдержка времени*:

0,1 сек - 24 суток

0,1 сек - 24 суток

Задержка включения:

< 50 мсек.

< 50 мсек.

Рабочая температура:

от -25°С до +50°С

от -25°С до +50°С

Степень защиты:

IP20

IP20

Размеры:

18x90x65 мм

18x90x65 мм
Тип корпуса: 1S 1S

Монтаж:

на DIN-рейке 35 мм

на DIN-рейке 35 мм

* - выдержка времени устанавливается переключателем диапазонов времени в одном из восьми поддиапазонов: 0,1 сек. - 1,2 сек., 1 сек. - 12 сек., 10 сек. - 2 мин., 1 мин. - 12 мин., 10 мин. - 2 часа, 2 часа - 24 часа, 1 сутки - 12 суток, 2 суток - 24 суток.

Гарантия от производителя

Официальная гарантия от производителя составляет 1 год.
