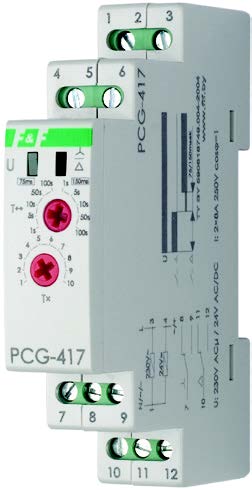

PCG-417, Реле времени «звезда–треугольник» для снижения пускового тока электродвигателя

PCG-417, Реле времени «звезда–треугольник» для снижения пускового тока электродвигателя

Цена: 2220 руб

Купить в 1 клик!
Артикул FIF-005407

Вы можете заказать этот товар по телефону

+7 495 988-75-93

Оплата: наличными курьеру или безналичным переводом

Доставка по Москве в течение 1-2 дней: 400р.

Узнать о доставке в регионы и область

Назначение:

Электродвигатель при запуске потребляет ток, многократно превышающий номинальный. Поэтому пуск электродвигателя большой мощности при слабой питающей сети сопровождается падением напряжения в фазах, что приводит к сбоям в работе другого оборудования. Реле времени программируемое PCG-417 управляет контакторами, переключающими обмотки электродвигателя со схемы «ЗВЕЗДА» при пуске на схему «ТРЕУГОЛЬНИК» в рабочем режиме и значительно снижает пусковой ток.

Принцип работы:

Реле времени программируемое PCG-417 имеет два релейных выхода. Каждый управляет отдельным контактором. В момент пуска его первый выход включает контактор Sзвезда {контакты 7-9 замыкаются) и обмотки электродвигателя подключаются по схеме «ЗВЕЗДА». Поэтому напряжение на них в 1,73 раза меньше номинального, что снижает пусковой ток. По истечении времени t1 выхода двигателя в рабочий режим контактор Sзвезда отключается (контакты 7-9 размыкаются), наступает пауза длительностью t2, затем включается контактор Sтреуг (контакты 10-12 замыкаются), включающий обмотки по схеме «ТРЕУГОЛЬНИК».

Технические данные:

Параметр PCG-417

Напряжение питания:

230В 50Гц (1-3)
24 В AC/DC (1-4)

Максимальный коммутируемый ток:

8А, АС1

Максимальный ток катушки контактора:
Контакт: Тип 2x1P( 2 переключающих )

Время пуска в режиме «звезда»-регулируемое время переключения:

1-1000 сек

Время переключения:

75 или 150 мсек

Рабочая температура:

от -25°С до +50°С

Степень защиты:

IP20

Потребляемая мощность: 0,6 Вт

Размеры:

18x90x65 мм

Тип корпуса: 1S

Монтаж:

на DIN-рейке 35 мм

Гарантия от производителя

Официальная гарантия от производителя составляет 1 год.
