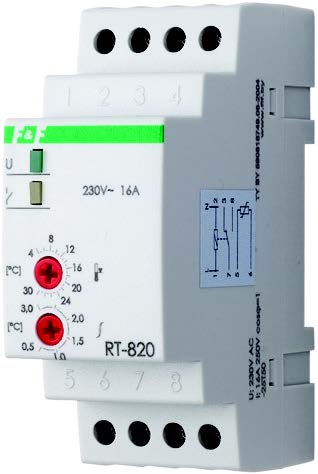

RT-820, Регулятор температуры; аналоговый выносной датчик

RT-820, Регулятор температуры; аналоговый выносной датчик

Цена: 2000 руб

Купить в 1 клик!
Артикул FIF-005536

Вы можете заказать этот товар по телефону

+7 495 988-75-93

Оплата: наличными курьеру или безналичным переводом

Доставка по Москве в течение 1-2 дней: 400р.

Узнать о доставке в регионы и область

Назначение:

Регулятор температуры предназначен для контроля и поддержания заданного температурного режима путём включения-выключения нагревательной (охлаждающей) установки по сигналам выносного датчика температуры: в помещениях, овощехранилищах, системах водяного отопления и т. п., а также в качестве комплектующего изделия в устройствах автоматики.

Принцип работы:

В зависимости от выполняемой задачи исполнительное устройство (нагреватель или охладитель) подключаются к определённым контактам выходного реле. При достижении заданной на панели прибора температуры происходит выключение нагревателя (охладителя). Например, в случае нагрева при снижении температуры в контролируемой зоне ниже заданной контакты исполнительного реле замыкаются включается нагреватель. По достижении заданной температуры контакты исполнительного реле размыкаются и нагреватель отключается. При понижении температуры на величину установленного гистерезиса контакты реле замыкаются, и нагреватель включается снова. Недопускается использование датчика KTY 10-6 в электропроводящих жидкостях.

Датчик температуры заключён в отрезок термоусаживаемой трубки, поставляется с проводом длиной 2,5 м сечением 0,5 см2 в двойной изоляции. Клеммы подключения датчика изолированы от сети питания и контактов исполнительного реле.

Возможно удлинение провода датчика до 50 метров.

Монтаж:

1. выключить питание
2. установить регулятор температур RT-820 в распределительном щите на DIN-рейке.
3. провода питания подключить к зажимам 1 и 2 (зажим 1 - фаза, зажим 2 - ноль).
4. нагревательную/охлаждающую установку подключить к зажимам 2 и 8 или 2 и 3 в зависимости от значения поддерживаемой температуры.
5. датчик температуры установить в зоне контроля и подключить к зажимам 5 и 6.

Технические данные:

Параметр RT-820

Напряжение питания на входе:

от 150 до 264 В AC/DC

Максимальный коммутируемый ток: 16А, АС1
Контакт: 1P (1 переключающий)
Диапазон регулируемых температур:  +4 - +30°С
Датчик температуры: полупроводниковый, KTY 10-6
Длинна провода с датчиком: 2,5м
Сигнализация питания: зеленый светодиод
Сигнализация включения нагрузки: жёлтый светодиод
Гистерезис: +0,5 - +3°С

Рабочая температура:

от -25°С до +50°С

Потребляемая мощность:

1,1 Вт

Степень защиты:

IP20

Коммутационная износостойкость: >105

Размеры:

35x90x65 мм

Подключение: винтовые зажимы 2,5 мм2
Тип корпуса: 2S

Монтаж:

на DIN-рейке 35мм

Гарантия от производителя

Официальная гарантия от производителя составляет 1 год.
