Общее описание

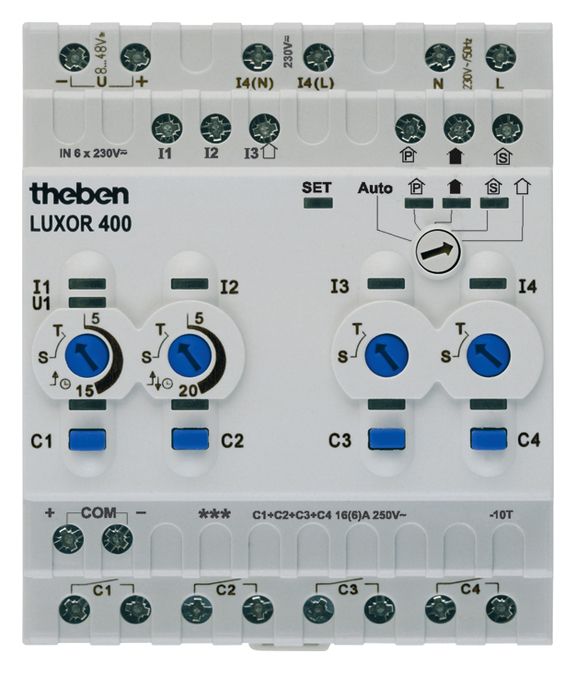

- 4-х канальный базовый релейный контроллер для управления освещением
- Переключатель для настройки центральных функций
- Двухпроводное подключение входов U и I4
- Центральный модуль системы
- Релейный модуль для включения/отключения электропотребителей
- Возможность управления каналами прямо с прибора
- Светодиодная индикация статусов каналов
- На двух каналах интегрированные функции лестничных реле с предупреждением о выключении и функцией пролонгированной задержки отключения
- К центральному модулю можно подключить до 16 модулей расширения
- Центральные функции: Выключить всё, Включить всё, Паника, Имитация присутствия
- Все модули системы соединяются между собой двухпроводной шиной (COM-bus)
- Расстояние от двух соседних модулей не должно превышать 100 метров
- Отдельный вход для подключения дифференциального автомата FI (RCD)
- Мультивольтовый вход 8-48 В AC/DC (например, для подключения интеркома)
- Переключатель для настройки центральных функций
Техническая информация
| Номинальное напряжение |
230 V AC |
| Частота |
50 Hz |
| Ширина |
4 мо́дуль |
| Тип монтажа |
DIN рейка |
| Энергопотребление в режиме ожидания |
~1,7 W |
| Потеря мощности максимальная |
2,8 W |
| Количество каналов |
4 |
| Тип контактов |
Нормально разомкнутые контакты |
| Кабель подключения |
230 В фазонезависимый, макс. длина кабеля 100 м |
| Разъем для COM |
EIB/KNX шина: YCYM или Y(ST)Y или витая пара J-Y(ST)Y / макс. длина 100 м |
| Коммутационная способность |
16 A (при 250 В AC, cos φ = 1), 6 A (при 250 В AC, cos φ = 0.6)
|
| Подходит для SELV (безопасного низкого напряжения) |
Нет |
| Температура окружающей среды |
-10 °C … +50 °C |
| Степень защиты |
IP 20 |
| Класс электрической защиты |
II в соответствии с EN 60 730-1 |
Каналы
-
C1: Выбор типа выключателя и встроенный таймер 1..15 мин (при использовании импульсного выключателя);
-
C2: Выбор типа выключателя и встроенный таймер 1..20 мин (при использовании импульсного выключателя);
-
С3: Возможность выбора типа выключателя;
-
C4: Выбор типа выключателя и возможность подключения УЗО.
Гарантия от производителя
Официальная гарантия от производителя составляет 1 год.
